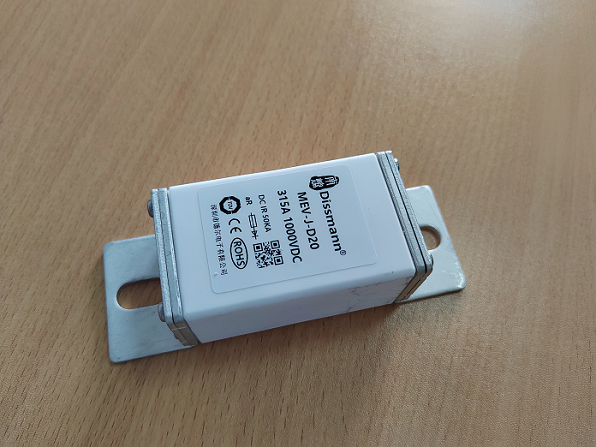

AR 50kA आकार 23x74mm 1000V 100A-800A स्क्वायर बॉडी हाई स्पीड फ़्यूज़
रेटेड करंट: 100-800ए
रेटेड वोल्टेज: DC1000V
तोड़ने की क्षमता: DC50KA
आकार स्थापना: बोल्ट एम8 स्थापित करें, टॉर्क की सिफारिश करें:(10±1)एनएम
अनुप्रयोग: इलेक्ट्रिक वाहन ड्राइव पावर सिस्टम, पावर रूपांतरण प्रणाली, ऊर्जा भंडारण और पावर बैटरी, ऊर्जा भंडारण शॉर्ट सर्किट और कैपेसिटर की बैकअप सुरक्षा, आवृत्ति रूपांतरण नियंत्रक, चार्जर, एमएसडी
यदि कोई पूछताछ हो, तो कृपया बेझिझक ईमेल द्वारा संपर्क करें: ck.loh@delfuse.com या व्हाट्सएप द्वारा +8613652756687
जांच भेजें
Product Details ofAR 50kA आकार 23x74mm 1000V 100A-800A स्क्वायर बॉडी हाई स्पीड फ़्यूज़
एआर 50kA आकार 23x74 मिमी 1000V 100A-800A स्क्वायर बॉडी हाई स्पीड फ़्यूज़
उत्पाद वर्णन
|
नमूना |
एमईवी श्रृंखला वर्ग फ्यूज |
|
वर्तमान मूल्यांकित |
100A-800A |
|
रेटेड वोल्टेज |
DC1000V |
|
तोड़ने की क्षमता |
DC1000V |
|
सुरक्षा का वर्ग |
एआर |
|
आवेदन |
ईवी चार्जर, पावर बैटरी सप्लाई, पीडीयू, एमएसडी, इलेक्ट्रिक वाहन, फ्रीक्वेंसी कनवर्टर, रेक्टिफायर, इन्वर्टर |
|
सुरक्षा मानक |
आयाम और प्रदर्शन GB13539, IEC60269, UL248 के अनुरूप है, EU और चीन RoHS निर्देशों का अनुपालन |
सुविधा एवं लाभ
* DC1000V विद्युत प्रणाली उपलब्ध है
* 100-800ए एम्पीयर रेटिंग उपलब्ध
* उच्च ब्रेकिंग क्षमता DC50KA
* पूर्ण प्रमाणीकरण: UL/TUV/CCC/CE
* उत्पादों की यह श्रृंखला छोटे आकार, तेज़ अभिनय, कम I²t, उच्च विश्वसनीयता और अन्य विशेषताओं के साथ गोल ट्यूब बोल्ट इंस्टॉल कनेक्शन फ़्यूज़ है।
* विशेष रूप से शुद्ध इलेक्ट्रिक वाहनों और हाइब्रिड इलेक्ट्रिक वाहनों के शॉर्ट सर्किट सुरक्षा फ़्यूज़ के लिए उपयोग किया जाता है।
उत्पाद विशेषता सूची
|
नमूना |
वर्तमान मूल्यांकित A |
I²t(A²s) |
बिजली की हानि W |
इंस्टालेशन |
|
|
प्री-आर्क |
कुल |
||||
|
एमईवी-जे-सी20/ एमईवी-जे-सी21/ एमईवी-जे-सी30/ एमईवी-जे-सी31/ एमईवी-जे-डी23 |
50 |
140 |
680 |
13 |
बोल्ट एम8 स्थापित करें, अनुशंसित टॉर्क:(10±1)N·m |
|
63 |
250 |
1300 |
15 |
||
|
80 |
510 |
2550 |
20 |
||
|
100 |
1100 |
5200 |
28 |
||
|
125 |
2000 |
9800 |
32 |
||
|
160 |
4100 |
20000 |
38 |
||
|
200 |
8500 |
42000 |
44 |
||
|
250 |
13000 |
60000 |
48 |
||
|
300 |
18000 |
90000 |
53 |
||
|
315 |
23000 |
110000 |
60 |
||
|
नमूना |
रेटेड वर्तमान(ए) |
I²t(A²s) |
बिजली की हानि W |
इंस्टालेशन |
|
|
प्री-आर्क |
125000 |
||||
|
एमईवी-जे-डी20/ एमईवी-जे-डी30/ एमईवी-जे-डी23 |
350 |
24000 |
190000 |
70 |
बोल्ट एम10 स्थापित करें, अनुशंसित टॉर्क:(21±1)N·m |
|
400 |
38000 |
260000 |
80 |
||
|
450 |
53000 |
340000 |
85 |
||
|
500 |
69500 |
125000 |
95 |
||
|
350 |
24000 |
190000 |
70 |
||
|
400 |
38000 |
260000 |
80 |
||
|
450 |
53000 |
340000 |
85 |
||
|
500 |
69500 |
125000 |
95 |
||
उत्पाद का आयाम
वर्तमान विशेषता वक्र
अनुमत उपयोग की शर्तें
2000m－4500m.
ऊंचाई परिवर्तन के लिए पैरामीटर सुधार: अधिक ऊंचाई मुख्य रूप से इन्सुलेशन में गिरावट, गर्मी अपव्यय की स्थिति में गिरावट और वायु दबाव में परिवर्तन लाती है।
a) प्रत्येक 100 मीटर की ऊंचाई पर फ्यूज के तापमान में 0.1-0.5k की वृद्धि होगी।
बी) जब ऊंचाई 100 मीटर बढ़ जाती है, तो परिवेश का तापमान औसतन लगभग 0.5k कम हो जाएगा।
ग) सामान्य परिस्थितियों में, खुले वातावरण में उपयोग किया जाने वाला फ्यूज रेटेड करंट पर ऊंचाई के प्रभाव को नजरअंदाज कर सकता है और फिर भी मानक स्थितियों के अनुसार चुना जा सकता है। जब तापमान 40 डिग्री से ऊपर होता है, तो रेटेड करंट को व्युत्पन्न करने की आवश्यकता होती है। प्रत्येक 1000 मीटर ऊंचाई वृद्धि के लिए रेटेड धारा 2%-5% तक कम हो जाएगी।
नोट: समान आकार श्रृंखला में, अधिकतम रेटेड करंट उच्च व्युत्पन्न अनुपात को अपनाता है, और छोटे रेटेड करंट कम व्युत्पन्न अनुपात को अपनाता है।
