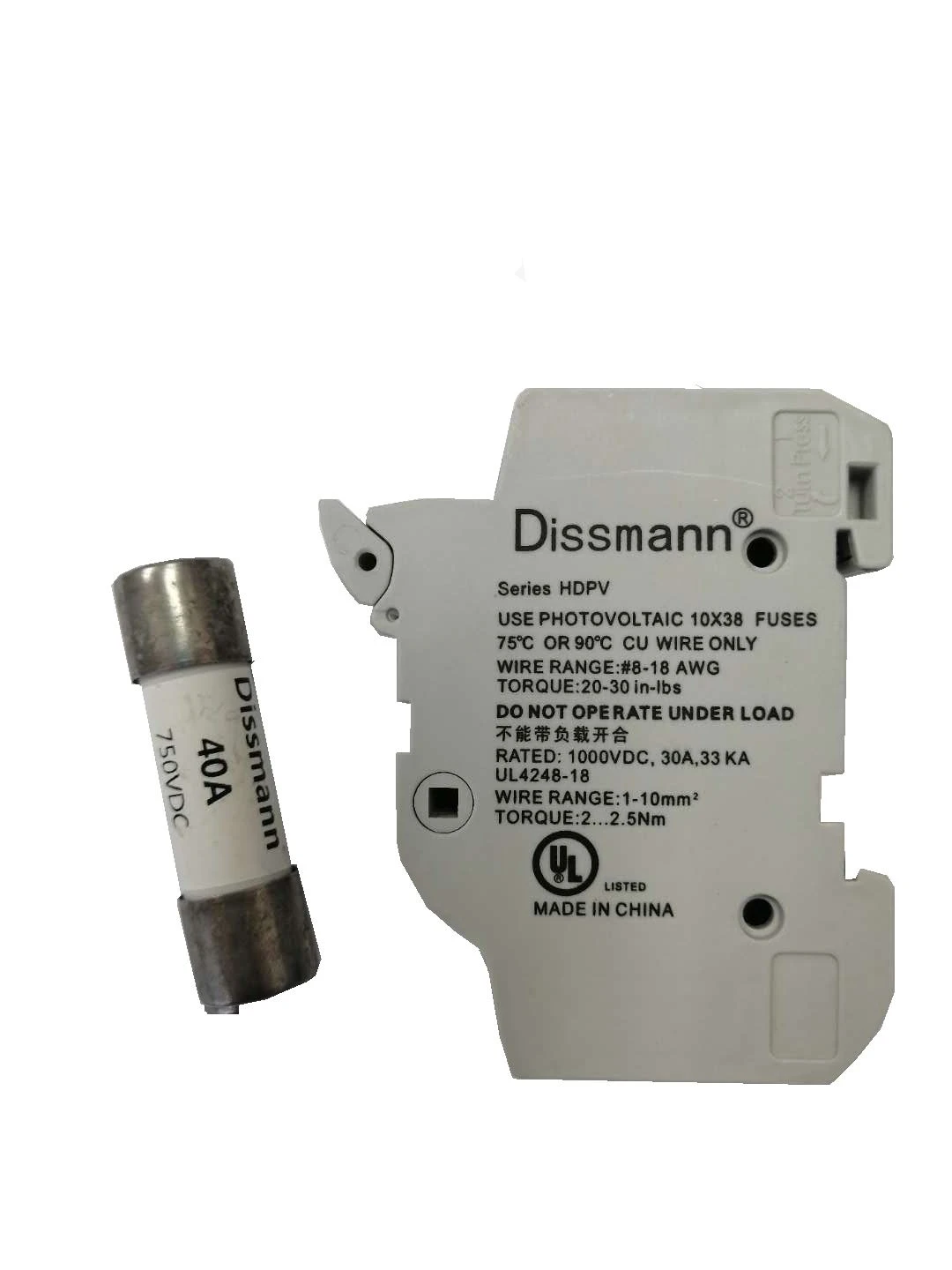

एक उच्च वोल्टेज फ़्यूज़, जिसे उच्च ब्रेकिंग क्षमता एसी उच्च वोल्टेज वर्तमान सीमित फ़्यूज़ के रूप में भी जाना जाता है, में निम्नलिखित दो विशेषताएं हैं: एक शॉर्ट सर्किट करंट (उच्च ब्रेकिंग क्षमता) को तोड़ने की क्षमता है; दूसरा, इसका महत्वपूर्ण वर्तमान सीमित प्रभाव है, और शॉर्ट सर्किट करंट के अधिकतम मूल्य तक पहुंचने से पहले करंट को काट दिया गया है।
उच्च वोल्टेज फ़्यूज़ को पूर्ण श्रेणी सुरक्षा के लिए बैकअप फ़्यूज़, यूनिवर्सल फ़्यूज़ और फ़्यूज़ में विभाजित किया जा सकता है।
बैकअप फ़्यूज़ सर्किट फ़्यूज़ ट्यूब को किसी भी फ़ॉल्ट करंट की अधिकतम रेटेड धारा से 2-3 गुना अधिक खोल सकता है, ओपन सर्किट करंट के बीच सामान्य फ़्यूज़ करंट की एक घंटे की कार्रवाई से लेकर फ़ॉल्ट करंट की सबसे बड़ी ओपन सर्किट करंट रेटिंग तक सर्किट खोल सकता है, फ़्यूज़ के साथ सुरक्षा की पूरी श्रृंखला रेटेड करंट से लेकर फ़ॉल्ट करंट की अधिकतम रेटेड ओपन सर्किट धारा तक खुल सकती है।
क्वार्ट्ज रेत का कम अधिभार वर्तमान ब्रेकिंग प्रदर्शन बहुत खराब है, जिसे हल करना कठिन समस्याओं में से एक रहा है। वर्तमान सीमित फ़्यूज़ के कम अधिभार वर्तमान ब्रेकिंग प्रदर्शन में सुधार करने और विभिन्न सुरक्षा रेंज प्राप्त करने के लिए, कई प्रभावी उपाय किए गए हैं, जैसे पिघल संरचना को बदलना या विभिन्न प्रकार के फ़्यूज़ के साथ संयोजन करना। नीचे वर्णित संरचनाएँ इस प्रकार कार्यान्वित की जाती हैं।
(1) उच्च दबाव पूर्ण रेंज फ्यूज सीमित प्रवाह और जेट प्रकार से बना है। क्वार्ट्ज रेत के वर्तमान सीमित प्रभाव के कारण, वर्तमान सीमित फ्यूज में बड़ी गलती धारा को तोड़ने की मजबूत क्षमता होती है, जबकि कम अधिभार धारा को तोड़ना मुश्किल होता है। जेट फ़्यूज़ में कम अधिभार धारा के लिए एक मजबूत ब्रेकिंग प्रदर्शन होता है, लेकिन बड़ी गलती धारा को तोड़ना मुश्किल होता है। दोनों फायदों को मिलाकर एक पूर्ण रेंज फ्यूज बनाया जा सकता है। जेट भाग एक छोटी जेट ट्यूब को अपनाता है, पाइप गैस उत्पादक सामग्री से बना होता है, और उत्सर्जित चाप को क्वार्ट्ज रेत और अन्य चाप बुझाने वाले मीडिया द्वारा अवशोषित किया जाता है।
पूर्ण रेंज फ़्यूज़ सीमित वर्तमान और वैक्यूम प्रकार से बना है। वैक्यूम फ्यूज की विशेषता यह है कि यह उच्च धारा के लिए धारा को सीमित नहीं कर सकता है, लेकिन कम धारा के लिए इसे तोड़ना आसान है। दोनों का संयोजन सुरक्षा की पूरी श्रृंखला प्रदान करता है।
⑶ मेल्ट एक पूर्ण श्रेणी का फ़्यूज़ है जो श्रृंखला में विभिन्न गलनांक वाली दो धातुओं से बना होता है। फ़्यूज़ का पिघलना रिबन चांदी पिघल के बीच में कम पिघलने बिंदु (जैसे सोना सिलिकॉन मिश्र धातु) के साथ एक धातु से बना है, और गैस उत्पादन के लिए सहायक चाप बुझाने वाली ट्यूब बाहर स्थापित की गई है। कम गलनांक वाले धातु वाले हिस्से का उपयोग छोटी धारा को तोड़ने के लिए किया जाता है, और चांदी के पिघले हुए हिस्से का उपयोग बड़ी धारा को सीमित करने और तोड़ने के लिए किया जाता है। यह संपूर्ण फ़्यूज़ को न्यूनतम पिघलने वाले करंट से रेटेड अधिकतम ब्रेकिंग करंट तक विश्वसनीय रूप से तोड़ने में सक्षम करेगा।
(4) कम अधिभार दोष धारा के साथ वर्तमान सीमित फ़्यूज़ के ब्रेकिंग प्रदर्शन को बेहतर बनाने के लिए धातुकर्म प्रभाव बिंदुओं का उपयोग किया गया था। यह सामान्य प्रवाह सीमित फ़्यूज़ स्ट्रिप सिल्वर पिघली हुई सतह में कम पिघलने बिंदु वाली धातु की गेंद (जैसे टिन मोती, आदि) के साथ जमा की जाती है, ताकि छोटे अधिभार वर्तमान में पिघलने के लिए धातुकर्म प्रभाव का उपयोग किया जा सके, कम अधिभार वर्तमान को तोड़ दिया जा सके, और बड़े शॉर्ट सर्किट वर्तमान को तोड़ने के लिए सामान्य प्रवाह सीमित फ़्यूज़ का उपयोग किया जा सके।
फुल रेंज करंट लिमिटिंग फ्यूज मेल्ट की संकीर्ण गर्दन को अलग करने के लिए यांत्रिक बल का उपयोग करता है जो ओवरलोड करंट के माध्यम से बहती है, क्वार्ट्ज रेत में चाप को प्रभावी ढंग से बुझा देती है। छोटे अधिभार धारा को तोड़ने का उद्देश्य प्राप्त करें। संरचना यह है कि तारे के कंकाल की एक भुजा को एक चल छड़ से बदल दिया गया है। चल छड़ के चारों ओर पिघले हुए हिस्से में एक विशेष संकीर्ण गर्दन होती है ताकि जब यह हिले तो छड़ यांत्रिक रूप से टूट जाए।
इसके पास की रेत निचोड़ी नहीं जाएगी. चलती हुई छड़ गैस जनरेटर द्वारा उत्पादित गैस द्वारा संचालित होती है। अधिभार धारा प्राथमिक पिघल के प्रतिरोध को तब तक बढ़ा देती है जब तक कि यह द्वितीयक पिघल के प्रतिरोध से अधिक न हो जाए। करंट को सेकेंडरी मेल्ट में स्थानांतरित किया जाता है, जिससे सेकेंडरी मेल्ट पिघल जाता है, गैस जनरेटर को प्रज्वलित करता है, उच्च दबाव वाली गैस पैदा करता है, एक्चुएटर के माध्यम से चलती रॉड को धकेलता है, संकीर्ण गर्दन पर उत्पन्न ओवरलोड करंट आर्क को बढ़ाता है, क्वार्ट्ज रेत में ठंडा करता है और शून्य क्रॉसिंग को बुझाता है।
⑹ यह विशेष संरचना का SF6 फुल रेंज फ्यूज है। SF6 गैस का चाप शमन सिद्धांत उपर्युक्त संरचनाओं से भिन्न है। जब फॉल्ट करंट पिघलने और चाप का कारण बनता है, तो चाप को घुमाया जाता है, बढ़ाया जाता है और चुंबकीय क्षेत्र की कार्रवाई के तहत एसएफ 6 गैस में ठंडा किया जाता है जब तक कि वर्तमान शून्य से गुजरने पर यह बुझ न जाए। कोई फर्क नहीं पड़ता कि दोष धारा, जब तक यह चाप का कारण बन सकती है, यह इसी तरह से होगी।
⑺ अलगाव क्षेत्र के लिए समानांतर विस्फोट प्रकार वर्तमान सीमक। यह नियंत्रण, डिटेक्शन सिस्टम (सेंसर और ट्रिगर आदि सहित) ऑपरेशन के तहत समानांतर में डायनामाइट मुख्य बस और उच्च वोल्टेज वर्तमान सीमित फ्यूज से सुसज्जित है। जब सिस्टम शॉर्ट सर्किट गलती होती है, तो सेंसर शॉर्ट सर्किट का पता लगाएगा, नियंत्रक को सिग्नल भेज देगा, विश्लेषण के लिए नियंत्रक, यदि सेटिंग मूल्य से अधिक है, तो ट्रिगर इग्निशन, ट्रिगर इग्निशन, मिस्ट्रेस लाइन का संकेत दे सकता है, बहिष्करण क्षेत्र का निर्माण कर सकता है, सर्किट डिस्कनेक्ट नहीं होता है, गलती करंट को समानांतर करंट में स्थानांतरित कर दिया जाता है {{3} सीमित फ्यूज, करंट को सीमित करके फ्यूज ओपन सर्किट को पूरा किया जाता है। इस तरह के उत्पाद के कई प्रकार के नाम, संरचना, सिद्धांत लगभग समान होते हैं, कई घरेलू निर्माताओं ने उत्पादन किया है, इसका रेटेड वर्तमान बड़ा है, 5000 ए तक का सबसे बड़ा एकल, आमतौर पर जनरेटर, पावर प्लांट शाखा बस और बड़े कारखाने ट्रांसफार्मर संरक्षण के लिए उपयोग किया जाता है।
यह उल्लेखनीय है कि ऐसे कई दोष वर्तमान सीमाएं हैं जो अब फ़्यूज़ की अवधारणा के भीतर नहीं हैं, और उनमें सामान्य परिस्थितियों में कम प्रतिबाधा और दोष स्थितियों के तहत उच्च प्रतिबाधा होती है। इस प्रकार के वर्तमान सीमक सुपरकंडक्टिंग प्रकार, पावर इलेक्ट्रॉनिक प्रकार, पॉलिमर पीटीसी (सकारात्मक तापमान गुणांक) प्रतिरोध प्रकार इत्यादि हैं।
वर्तमान सीमित फ़्यूज़ का सही चयन और उपयोग विशेष रूप से महत्वपूर्ण है। बुनियादी मापदंडों और मॉडलों की पसंद, सुरक्षा विशेषताओं और संरक्षित वस्तुओं के संयोजन और अन्य पहलुओं पर विचार किया जाना चाहिए। कुछ मापदंडों का चुनाव अनुभवजन्य है, और कुछ की गणना सटीक रूप से की जानी चाहिए। इसके अलावा, फ़्यूज़ की सही स्थापना और रखरखाव सुनिश्चित करना आवश्यक है, जिसका विवरण यहां नहीं दिया जाएगा।
वर्तमान में, सिंगल रेटेड करंट वाले ट्रांसफार्मर सुरक्षा फ़्यूज़ 500A से नीचे हैं, बड़ी क्षमता वाले ट्रांसफार्मर सुरक्षा के लिए सर्किट ब्रेकर का भी उपयोग करते हैं। इसलिए, उच्च रेटेड करंट वाले फ़्यूज़ और कई कार्यों और कम लागत वाले कुछ किफायती उत्पादों को विकसित करना आवश्यक है। विशेष रूप से, उत्पादन तकनीक के स्तर, स्थिर वक्र त्रुटि छोटे गुणवत्ता वाले उत्पादों की विनिर्माण विशेषताओं में और सुधार करें। विद्युत प्रणाली का सुरक्षित एवं विश्वसनीय संचालन सुनिश्चित करें।
