फ़्यूज़ के प्रकार: औद्योगिक, ऑटोमोटिव और उपभोक्ता अनुप्रयोगों के लिए एक संपूर्ण मार्गदर्शिका
फ़्यूज़प्रत्येक विद्युत और इलेक्ट्रॉनिक प्रणाली में महत्वपूर्ण सुरक्षा घटक हैं। वे सर्किट, उपकरण और यहां तक कि मानव जीवन को अत्यधिक घटनाओं के परिणामों से बचाते हैं। भिन्न को समझनाफ़्यूज़ के प्रकारआवश्यक है, क्योंकि प्रत्येक प्रकार को एक विशिष्ट वोल्टेज स्तर, ब्रेकिंग क्षमता, पर्यावरण और एप्लिकेशन डोमेन के लिए डिज़ाइन किया गया है। यह मार्गदर्शिका स्पष्ट स्पष्टीकरण, तुलना तालिकाओं और व्यावहारिक चयन सलाह के साथ उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव, नवीकरणीय ऊर्जा और औद्योगिक प्रणालियों में फ़्यूज़ श्रेणियों की खोज करती है।
फ़्यूज़ क्या है और फ़्यूज़ के प्रकार को समझना क्यों मायने रखता है
1.1 परिभाषाएँ एवं प्राथमिक कार्य
फ़्यूज़ एक महत्वपूर्ण विद्युत सुरक्षा उपकरण है जिसे विद्युत सर्किटों में अत्यधिक धारा प्रवाहित होने पर उन्हें बाधित करके ओवरकरंट सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है। मौलिक फ़्यूज़ फ़ंक्शन एक नियंत्रित पिघलने तंत्र पर निर्भर करता है जहां एक धातु तत्व, जो आमतौर पर चांदी, तांबे या जस्ता मिश्र धातु से बना होता है, पिघल जाता है और अपनी रेटेड क्षमता से परे वर्तमान स्तर के अधीन होने पर एक आर्क गैप बनाता है। यह नियंत्रित व्यवधान विद्युत उपकरण, तारों को नुकसान से बचाता है और विद्युत प्रणालियों में आग के खतरों को समाप्त करता है।
मुख्य कार्यों में शामिल हैं:
अतिवर्तमान सुरक्षा:कंडक्टरों और घटकों को ज़्यादा गरम होने या आग पकड़ने से रोकता है।
यांत्रिक समर्थन:कम संपर्क प्रतिरोध बनाए रखते हुए फ़्यूज़ को होल्डर या सॉकेट के अंदर सुरक्षित रूप से फिट होना चाहिए।
सेवाक्षमता:अलगफ़्यूज़ प्रकारआसान प्रतिस्थापन या फ़ील्ड रखरखाव के लिए डिज़ाइन किए गए हैं।
प्रमुख वेरिएंट में शामिल हैंफ़्यूज़ ब्लॉक, फ़्यूज़ क्लिप, औरकारतूस धारक, प्रत्येक को अलग-अलग उपयोग के मामलों के लिए अनुकूलित किया गया है।
उपयुक्त फ़्यूज़ प्रकारों का चयन सीधे सिस्टम सुरक्षा, नियामक अनुपालन और परिचालन विश्वसनीयता पर प्रभाव डालता है। आधुनिक विद्युत प्रणालियों, आवासीय सर्किट से लेकर औद्योगिक बिजली वितरण और इलेक्ट्रिक वाहनों जैसी उभरती प्रौद्योगिकियों तक, सिस्टम के प्रदर्शन को बनाए रखते हुए इष्टतम ओवरकरंट सुरक्षा सुनिश्चित करने के लिए सटीक फ्यूज चयन की आवश्यकता होती है।
फ़्यूज़ संचालन के मूल सिद्धांत में वर्तमान, समय और तापीय ऊर्जा के बीच संबंध शामिल है। जब दोष धाराएँ उत्पन्न होती हैं, तो फ़्यूज़ तत्व I²t ऊर्जा (समय के अनुसार धारा का वर्ग गुणा) को अवशोषित कर लेता है, जिससे यह अपने गलनांक तक पहुँच जाता है और बाद में वाष्पीकृत हो जाता है। अलगफ़्यूज़ के प्रकारविशिष्ट अनुप्रयोग आवश्यकताओं से मेल खाने और अन्य विद्युत घटकों के साथ समन्वित सुरक्षा प्रदान करने के लिए अलग-अलग पिघलने की विशेषताओं, तोड़ने की क्षमता और प्रतिक्रिया समय के साथ इंजीनियर किए जाते हैं।
1.2 फ़्यूज़ होल्डर्स का उपयोग कहाँ किया जाता है (उद्योग स्नैपशॉट)
सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए विभिन्न उद्योग फ़्यूज़ पर निर्भर हैं:
उपभोक्ता इलेक्ट्रॉनिक्स:लैपटॉप, टीवी और उपकरणों में छोटे कार्ट्रिज और पीसीबी पर लगे फ़्यूज़।
मोटर वाहन:ब्लेड फ़्यूज़ और इनलाइन होल्डर 12V/48V हार्नेस, EV बैटरी पैक और DC{2}}DC कन्वर्टर्स की सुरक्षा करते हैं।
औद्योगिक नियंत्रण:मोटर नियंत्रण केंद्रों और स्विचगियर में बेलनाकार फ़्यूज़ और डीआईएन रेल धारक।
उच्च वोल्टेज ग्रिड:ट्रांसफार्मर और उपयोगिता वितरण के लिए बोल्टेड या वर्गाकार -बॉडी फ़्यूज़।
वोल्टेज और अनुप्रयोग द्वारा फ़्यूज़ का वर्गीकरण
2.1 कम वोल्टेज बनाम उच्च वोल्टेज फ़्यूज़
कम वोल्टेज फ़्यूज़ और उच्च वोल्टेज फ़्यूज़ प्रकारों के बीच मूलभूत अंतर उनके निर्माण, सामग्री और इच्छित ऑपरेटिंग वातावरण में निहित है। कम वोल्टेज फ़्यूज़ आमतौर पर 1000V AC या 1500V DC तक वोल्टेज वाले सिस्टम में काम करते हैं, जिसमें आवासीय, वाणिज्यिक और हल्के औद्योगिक अनुप्रयोग शामिल होते हैं। इनफ़्यूज़ के प्रकारआमतौर पर वितरण पैनल, मोटर नियंत्रण केंद्र और उपकरण सुरक्षा सर्किट में पाए जाते हैं जहां मध्यम गलती धाराएं और वोल्टेज अपेक्षित होते हैं।
उच्च वोल्टेज फ़्यूज़, इसके विपरीत, 1000V AC से अधिक विद्युत प्रणालियों के लिए इंजीनियर किए जाते हैं, जो अक्सर मध्यम वोल्टेज अनुप्रयोगों में 3kV से 38kV तक और उच्च वोल्टेज ट्रांसमिशन सिस्टम में 38kV से अधिक होते हैं। उच्च वोल्टेज फ़्यूज़ प्रकारों के निर्माण में उच्च ऊर्जा दोष धाराओं को प्रभावी ढंग से बाधित करने के लिए सिलिका रेत या विशेष गैसों जैसे विशेष आर्क शमन मीडिया को शामिल किया जाता है। इन फ़्यूज़ में मजबूत सिरेमिक या मिश्रित आवास होते हैं जो गलती रुकावट के दौरान उत्पन्न यांत्रिक तनाव का सामना करने और उच्च वोल्टेज संचालन के लिए पर्याप्त विद्युत मंजूरी प्रदान करने के लिए डिज़ाइन किए गए हैं।
इन फ़्यूज़ श्रेणियों के लिए एप्लिकेशन वातावरण काफी भिन्न हैं। कम वोल्टेज फ़्यूज़ इमारतों और औद्योगिक सुविधाओं में मोटर, ट्रांसफार्मर, प्रकाश सर्किट और इलेक्ट्रॉनिक लोड जैसे उपकरणों की रक्षा करते हैं। उच्च वोल्टेज फ़्यूज़ का उपयोग मुख्य रूप से बिजली पारेषण और वितरण प्रणालियों में किया जाता है, जो ट्रांसफार्मर, स्विचगियर और ओवरहेड लाइनों की सुरक्षा करते हैं, जहां गलती धाराएं हजारों एम्पीयर तक पहुंच सकती हैं और विशेष रुकावट क्षमताओं की आवश्यकता होती है।
2.2 एसी बनाम डीसी फ़्यूज़
एसी फ़्यूज़ और डीसी फ़्यूज़ प्रकारों के बीच अंतर वर्तमान व्यवहार और आर्क विशेषताओं में मूलभूत अंतर से उत्पन्न होता है। प्रत्यावर्ती धारा स्वाभाविक रूप से प्रति चक्र दो बार शून्य को पार करती है (आमतौर पर 60 हर्ट्ज सिस्टम में प्रति सेकंड 120 बार), प्राकृतिक चाप विलुप्त होने के बिंदु प्रदान करती है। यह शून्य क्रॉसिंग घटना एसी फ़्यूज़ को गलती धाराओं को अधिक आसानी से बाधित करने की अनुमति देती है, क्योंकि जब धारा शून्य के करीब पहुंचती है तो चाप स्वाभाविक रूप से बुझ जाता है।
डीसी फ़्यूज़ को काफी बड़ी चुनौतियों का सामना करना पड़ता है क्योंकि प्रत्यक्ष धारा निरंतर ध्रुवता और परिमाण को बनाए रखती है, जिससे आर्क विलुप्त होने के लिए कोई प्राकृतिक शून्य क्रॉसिंग पॉइंट नहीं मिलता है। नतीजतन, डीसी फ्यूज प्रकारों को आर्क को जबरन बुझाने के लिए उन्नत आर्क शमन क्षमताओं की आवश्यकता होती है, जिसमें विशेष फिलर्स, लंबे आर्क पथ और मजबूत चुंबकीय ब्लो आउट सुविधाएं शामिल हैं। डीसी करंट की निरंतर प्रकृति का मतलब है कि एक बार चाप स्थापित हो जाने पर, यह स्वयं को बनाए रखने की प्रवृत्ति रखता है, जिसके लिए अधिक आक्रामक रुकावट तंत्र की आवश्यकता होती है।
इनके बीच चयनफ़्यूज़ के प्रकारबिजली प्रणाली की विशेषताओं पर गंभीर रूप से निर्भर करता है। एसी फ़्यूज़ पारंपरिक विद्युत वितरण प्रणालियों, मोटर ड्राइव और अधिकांश औद्योगिक उपकरणों के लिए उपयुक्त हैं। डीसी फ़्यूज़ बैटरी सिस्टम, सौर फोटोवोल्टिक इंस्टॉलेशन, इलेक्ट्रिक वाहन और डीसी मोटर ड्राइव के लिए आवश्यक हैं जहां प्राकृतिक वर्तमान शून्य क्रॉसिंग की अनुपस्थिति विशेष रुकावट क्षमताओं की मांग करती है। आधुनिक डीसी फ़्यूज़ अक्सर डीसी फ़ॉल्ट धाराओं को प्रभावी ढंग से बाधित करने के लिए चुंबकीय ब्लोआउट सुविधाओं और विस्तारित आर्क कक्षों को शामिल करते हैं।
चुनने से पहले अपनी बाधाओं को जानें
कैप्चर करने के लिए विद्युत रेटिंग
वर्गीकरण करते समयफ़्यूज़ के प्रकार, इंजीनियरों को पहले विद्युत रेटिंग प्राप्त करनी होगी:
रेटेड वर्तमान (में):फ़्यूज़ निरंतर धारा को बिना पिघले प्रवाहित कर सकता है।
रेटेड वोल्टेज:अलग हैकम वोल्टेज फ़्यूज़(1,000V तक) सेउच्च वोल्टेज फ़्यूज़(1,000V से ऊपर)।
संभावित शॉर्ट-सर्किट करंट (आईएससी):सिस्टम अधिकतम फ़ॉल्ट करंट प्रदान कर सकता है। फ्यूजइंटरप्टिंग रेटिंगइस मान से अधिक या इसके बराबर होना चाहिए.
समय-वर्तमान वक्र:फ़्यूज़ प्रतिक्रिया गति को परिभाषित करता है; I²t से जुड़ा हुआ है (ऊर्जा जाने दें-)।
यांत्रिक और पर्यावरणीय कारक
फ़्यूज़ न केवल विद्युत रेटिंग में बल्कि भौतिक लचीलेपन में भी भिन्न होते हैं। पैरामीटर्स में शामिल हैं:
माउंटिंग प्रकार: पीसीबी, पैनल माउंट, इनलाइन, डीआईएन रेल, या बोल्टेड कनेक्शन।
संपर्क प्रतिरोध: कम मान टर्मिनलों पर गर्मी उत्पादन को कम करते हैं।
तापमान में वृद्धि: अत्यधिक गर्मी फ़्यूज़ के जीवन को छोटा कर देती है और सटीकता को प्रभावित करती है।
आईपी रेटिंग: बाहरी या ऑटोमोटिव उपयोग के लिए धूल और पानी के प्रतिरोध को निर्धारित करता है।
अनुपालन एवं मानक जिनका आपको मिलान करना चाहिए
प्रत्येक फ़्यूज़ श्रेणी अंतर्राष्ट्रीय मानकों से जुड़ी हुई है:
यूएल 248:उत्तरी अमेरिका में फ़्यूज़ वर्गीकरण को शामिल करता है।
आईईसी 60269:कम {{0}वोल्टेज फ़्यूज़ के लिए वैश्विक मानक।
यूएल 4248:फ़्यूज़ धारकों को नियंत्रित करता है, सुरक्षित स्थापना सुनिश्चित करता है।
आईएसओ 8820:ऑटोमोटिव फ़्यूज़ आवश्यकताएँ।
सही प्रमाणीकरण के साथ फ़्यूज़ प्रकार का मिलान करने में विफलता अनुपालन को अमान्य कर सकती है और सिस्टम को जोखिम में डाल सकती है।
संरचना और मानकों के अनुसार फ़्यूज़ के प्रमुख प्रकार

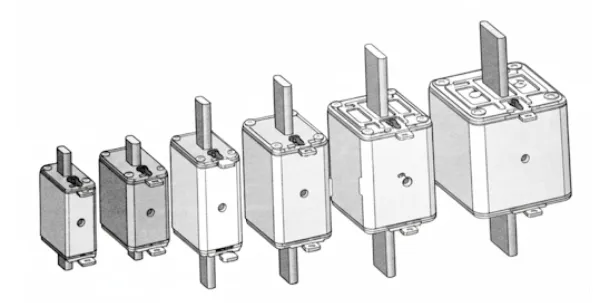

3.1 एनएच फ़्यूज़ (कम वोल्टेज उच्च ब्रेकिंग क्षमता)
एनएच फ़्यूज़(जर्मन से "नीडर्सपैनुंग्स-होचलीस्टुंग्स") कम वोल्टेज, उच्च ब्रेकिंग क्षमता वाले उपकरण हैं। वे वितरण बोर्ड, मोटर नियंत्रण केंद्र और भारी औद्योगिक भार के लिए डिज़ाइन किए गए हैं। 120kA तक की ब्रेकिंग क्षमता के साथ, NH फ़्यूज़ कम वोल्टेज वाले नेटवर्क में गंभीर शॉर्ट सर्किट से बचाते हैं।
वोल्टेज वर्ग: आमतौर पर 690V AC तक।
अनुप्रयोग: औद्योगिक स्विचगियर, बिजली वितरण, सर्किट ब्रेकरों के लिए बैकअप सुरक्षा।
लाभ: उच्च तोड़ने की क्षमता, मानकीकृत आयाम।
एनएच फ़्यूज़ प्रकार जर्मनी में उत्पन्न हुए और कम वोल्टेज औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च ब्रेकिंग क्षमता फ़्यूज़ की एक महत्वपूर्ण श्रेणी का प्रतिनिधित्व करते हैं। "एनएच" पदनाम "नीडर्सपैनुंग होचलेइस्टुंग" (कम वोल्टेज उच्च प्रदर्शन) के लिए है, जो कॉम्पैक्ट आयामों को बनाए रखते हुए बहुत उच्च गलती धाराओं को बाधित करने की उनकी क्षमता को दर्शाता है। इनफ़्यूज़ के प्रकारउनकी विशिष्ट चाकू ब्लेड संपर्क प्रणाली और मजबूत सिरेमिक बॉडी संरचना की विशेषता है, जो उन्हें कुछ कॉन्फ़िगरेशन में 100kA से अधिक इंटरप्टिंग रेटिंग प्राप्त करने में सक्षम बनाती है।
एनएच फ़्यूज़ के निर्माण में कई प्रमुख डिज़ाइन तत्व शामिल होते हैं जो उनकी उच्च ब्रेकिंग क्षमता वाले फ़्यूज़ प्रदर्शन में योगदान करते हैं। सिरेमिक आवास उत्कृष्ट यांत्रिक शक्ति और थर्मल स्थिरता प्रदान करता है, जबकि चाकू -ब्लेड संपर्क विश्वसनीय विद्युत कनेक्शन सुनिश्चित करते हैं और आसान प्रतिस्थापन की सुविधा प्रदान करते हैं। आंतरिक निर्माण में क्वार्ट्ज रेत भरने से घिरे कई समानांतर फ्यूज तत्व होते हैं, जो चाप शमन माध्यम के रूप में कार्य करता है और गलती रुकावट के दौरान यांत्रिक सहायता प्रदान करता है।
एनएच फ़्यूज़ का औद्योगिक मोटर नियंत्रण केंद्रों, बिजली वितरण प्रणालियों और उपकरण सुरक्षा में व्यापक रूप से उपयोग किया जाता है जहां उच्च गलती धाराओं का अनुमान लगाया जाता है। उनके मानकीकृत आकार (000, 00, 0, 1, 2, 3, और 4) विशिष्ट अनुप्रयोगों के लिए सुरक्षा आवश्यकताओं के मिलान में लचीलापन प्रदान करते हैं। उच्च व्यवधान क्षमता, कॉम्पैक्ट आकार और विश्वसनीय संचालन का संयोजन एनएच फ्यूज प्रकारों को विशेष रूप से आधुनिक औद्योगिक सुविधाओं के लिए उपयुक्त बनाता है जहां जगह की कमी और उच्च गलती वर्तमान स्तर कुशल सुरक्षा समाधान की मांग करते हैं।
3.2 बेलनाकार (एनएफ) फ़्यूज़
बेलनाकार फ़्यूज़, जिन्हें कार्ट्रिज फ़्यूज़ के रूप में भी जाना जाता है, सबसे आम हैंफ़्यूज़ के प्रकारइलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण में। वे IEC 60269 द्वारा मानकीकृत हैं और 6×32 मिमी, 10×38 मिमी, 14×51 मिमी और 22×58 मिमी जैसे आकार में आते हैं।
अनुप्रयोग: उपभोक्ता इलेक्ट्रॉनिक्स, प्रकाश व्यवस्था, औद्योगिक रिले, छोटी मोटरें।
पेशेवर: कॉम्पैक्ट, आसान प्रतिस्थापन, व्यापक उपलब्धता।
विपक्ष: एनएच या बोल्टेड फ़्यूज़ की तुलना में कम वर्तमान रेटिंग।
बेलनाकार फ़्यूज़ प्रकार, जिन्हें कार्ट्रिज फ़्यूज़ के रूप में भी जाना जाता है, दुनिया भर में विद्युत सुरक्षा उपकरणों की सबसे आम और बहुमुखी श्रेणियों में से एक का प्रतिनिधित्व करते हैं। इनफ़्यूज़ के प्रकारधातु के अंत कैप के साथ उनके ट्यूबलर निर्माण की विशेषता है जो यांत्रिक समर्थन और विद्युत कनेक्शन बिंदु दोनों प्रदान करते हैं। बेलनाकार फ़्यूज़ के मानकीकृत आयाम, जिनमें 6×32 मिमी, 10×38 मिमी, 14×51 मिमी और 22×58 मिमी जैसे लोकप्रिय आकार शामिल हैं, विनिमेयता सुनिश्चित करते हैं और खरीद और रखरखाव प्रक्रियाओं को सरल बनाते हैं।
बेलनाकार फ़्यूज़ का आंतरिक निर्माण उनके इच्छित अनुप्रयोग और प्रदर्शन आवश्यकताओं के आधार पर भिन्न होता है। तेजी से काम करने वाले संस्करणों में पतले तार के तत्व होते हैं, जो अधिक धारा की परिस्थितियों में तेजी से पिघलने के लिए डिज़ाइन किए जाते हैं, जो उन्हें अर्धचालक सुरक्षा और संवेदनशील इलेक्ट्रॉनिक उपकरणों के लिए आदर्श बनाते हैं। धीमी गति वाले ब्लो वेरिएंट में थर्मल मास तत्व शामिल होते हैं जो मोटर स्टार्टिंग करंट जैसे अस्थायी ओवरलोड का सामना कर सकते हैं, साथ ही विश्वसनीय फॉल्ट करंट सुरक्षा भी प्रदान करते हैं।
यूरोपीय और एशिया-प्रशांत बाजारों ने टर्मिनल डिजाइन और प्रदर्शन विशेषताओं में भिन्नता के साथ व्यापक रूप से बेलनाकार फ्यूज मानकों को अपनाया है। सामान्य अनुप्रयोगों में मोटर नियंत्रण सर्किट, प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरण सुरक्षा, और सामान्य उद्देश्य विद्युत वितरण शामिल हैं। इन कार्ट्रिज फ़्यूज़ प्रकारों का कॉम्पैक्ट आकार और मानकीकृत माउंटिंग व्यवस्था विभिन्न वोल्टेज और वर्तमान श्रेणियों में विश्वसनीय ओवरकरंट सुरक्षा प्रदान करते हुए विभिन्न उपकरण डिज़ाइनों में एकीकरण की सुविधा प्रदान करती है।
3.3 बीएस बोल्टेड कनेक्शन फ़्यूज़
बोल्टयुक्त फ़्यूज़ईवी, बैटरी सुरक्षा और डीसी सिस्टम अनुप्रयोगों में आम हैं। उन्हें स्क्रू या बोल्ट कनेक्शन का उपयोग करके तय किया जाता है, जिससे कम संपर्क प्रतिरोध और उच्च विश्वसनीयता सुनिश्चित होती है। वोल्टेज रेंज में अक्सर 200Vdc, 500Vdc और 750Vdc विकल्प शामिल होते हैं।
अनुप्रयोग: इलेक्ट्रिक वाहन, ऊर्जा भंडारण प्रणाली, औद्योगिक डीसी बसें।
पेशेवर: उत्कृष्ट संपर्क अखंडता, कम बिजली हानि।
विपक्ष: टॉर्क नियंत्रण और समय-समय पर थर्मल जांच की आवश्यकता होती है।
बीएस बोल्ट कनेक्शन फ़्यूज़ एक विशेष श्रेणी का प्रतिनिधित्व करते हैंफ़्यूज़ के प्रकारसुरक्षित यांत्रिक कनेक्शन की आवश्यकता वाले उच्च-वर्तमान अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया। इन बोल्टेड फ़्यूज़ प्रकारों में थ्रेडेड कनेक्शन के साथ मजबूत टर्मिनल व्यवस्था होती है जो मांग वाले वातावरण में कम संपर्क प्रतिरोध और विश्वसनीय विद्युत प्रदर्शन सुनिश्चित करती है। बोल्टेड कनेक्शन डिज़ाइन ब्लेड या फेरूल संपर्कों की तुलना में बेहतर यांत्रिक स्थिरता प्रदान करता है, जो उन्हें कंपन, थर्मल साइक्लिंग और उच्च गलती वर्तमान तनाव के अधीन अनुप्रयोगों के लिए आदर्श बनाता है।
इलेक्ट्रिक वाहन और ऊर्जा भंडारण प्रणालियों के विकास के साथ बीएस बोल्टेड फ़्यूज़ के अनुप्रयोग का दायरा काफी बढ़ गया है। ईवी फ़्यूज़ अनुप्रयोगों में आमतौर पर 200Vdc से 750Vdc तक के DC वोल्टेज शामिल होते हैं, जहां यात्री सुरक्षा और उपकरण सुरक्षा के लिए उच्च दोष धाराओं का विश्वसनीय रुकावट महत्वपूर्ण है। बैटरी सुरक्षा प्रणालियाँ कम वोल्टेज ड्रॉप और विस्तारित सेवा अवधि के दौरान विश्वसनीय संचालन को बनाए रखते हुए प्राथमिक ओवरकरंट सुरक्षा प्रदान करने के लिए बोल्टेड फ़्यूज़ प्रकारों का उपयोग करती हैं।
बोल्टेड कनेक्शन फ़्यूज़ की निर्माण विशेषताओं में केबल लग कनेक्शन के लिए डिज़ाइन किए गए भारी ड्यूटी टर्मिनल, यांत्रिक मजबूती के लिए मजबूत सिरेमिक या मिश्रित हाउसिंग और डीसी अनुप्रयोगों के लिए अनुकूलित विशेष आर्क शमन प्रणाली शामिल हैं। टर्मिनल डिज़ाइन विभिन्न केबल आकारों और कनेक्शन विधियों को समायोजित करता है, जो सिस्टम डिज़ाइन और स्थापना में लचीलापन प्रदान करता है। इनफ़्यूज़ के प्रकारउन अनुप्रयोगों में विशेष रूप से मूल्यवान हैं जहां रखरखाव पहुंच और कनेक्शन विश्वसनीयता सर्वोपरि चिंताएं हैं।
3.4 यूरोपीय स्क्वायर बॉडी फ़्यूज़
चौकोर बॉडी फ़्यूज़औद्योगिक और नवीकरणीय ऊर्जा प्रणालियों में व्यापक रूप से उपयोग किया जाता है। वे कई टर्मिनल डिज़ाइन पेश करते हैं, जैसे कि फ्लैट, ब्लेड, या बोल्ट वाले सिरे, और अक्सर इसके लिए चुने जाते हैंअर्धचालक फ्यूजअनुप्रयोग.
अनुप्रयोग: इनवर्टर, यूपीएस, औद्योगिक ड्राइव, सौर सरणियाँ।
पेशेवर: मॉड्यूलर, उच्च वर्तमान रेटिंग, अर्धचालक सुरक्षा के लिए कम I²t।
विपक्ष: भारी, उचित माउंटिंग हार्डवेयर की आवश्यकता है।
यूरोपीय वर्गाकार बॉडी फ़्यूज़ की एक विशिष्ट श्रेणी का गठन करते हैंफ़्यूज़ के प्रकारइसकी विशेषता उनके आयताकार आवास डिजाइन और बहुमुखी टर्मिनल विन्यास हैं। ये वर्गाकार बॉडी फ़्यूज़ प्रकार कई टर्मिनल विकल्प प्रदान करते हैं, जिनमें फ़्लैट ब्लेड टर्मिनल, अमेरिकी शैली चाकू ब्लेड और विशेष अर्धचालक सुरक्षा टर्मिनल शामिल हैं, जो विविध अनुप्रयोग आवश्यकताओं के लिए लचीलापन प्रदान करते हैं। वर्गाकार बॉडी डिज़ाइन आंतरिक वॉल्यूम उपयोग को अनुकूलित करता है, जिससे बेलनाकार विकल्पों की तुलना में बढ़ी हुई आर्क शमन क्षमताओं और बेहतर थर्मल प्रबंधन की अनुमति मिलती है।
वर्गाकार बॉडी फ़्यूज़ में उपलब्ध टर्मिनल विविधता औद्योगिक क्षेत्रों में विशिष्ट अनुप्रयोग आवश्यकताओं को संबोधित करती है। फ्लैट टर्मिनल इलेक्ट्रॉनिक उपकरण और नियंत्रण पैनल के लिए उपयुक्त कॉम्पैक्ट कनेक्शन प्रदान करते हैं, जबकि चाकू ब्लेड टर्मिनल बिजली वितरण अनुप्रयोगों के लिए उच्च वर्तमान क्षमता प्रदान करते हैं। सेमीकंडक्टर फ़्यूज़ वेरिएंट में आईजीबीटी, थाइरिस्टर और औद्योगिक ड्राइव और नवीकरणीय ऊर्जा प्रणालियों में पावर डायोड जैसे बिजली इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए अनुकूलित विशेष टर्मिनल डिज़ाइन की सुविधा है।
औद्योगिक और ऊर्जा भंडारण अनुप्रयोग उच्च प्रदर्शन और स्थापना लचीलेपन के संयोजन के कारण बड़े पैमाने पर यूरोपीय वर्ग बॉडी फ़्यूज़ का उपयोग करते हैं। इनफ़्यूज़ के प्रकारआमतौर पर मोटर ड्राइव, यूपीएस सिस्टम, बैटरी ऊर्जा भंडारण सिस्टम और नवीकरणीय ऊर्जा प्रतिष्ठानों में पाए जाते हैं जहां विश्वसनीय सुरक्षा और आसान रखरखाव आवश्यक है। मानकीकृत माउंटिंग आयाम पैनल एकीकरण की सुविधा प्रदान करते हैं जबकि उपलब्ध रेटिंग की विविधता अन्य सिस्टम घटकों के साथ इष्टतम सुरक्षा समन्वय सुनिश्चित करती है।
3.5 उत्तरी अमेरिकी ट्यूब फ़्यूज़ (कक्षा जे, आर, टी, आदि)
उत्तरी अमेरिका में, UL 248 मानकीकृत को परिभाषित करता हैफ़्यूज़ कक्षाएंजैसे कक्षा जे, आर, टी, एल, और अन्य। प्रत्येक में विशिष्ट वोल्टेज, करंट और इंटरप्टिंग रेटिंग के साथ-साथ विनिमेयता के लिए मानकीकृत आयाम होते हैं।
क्लास जे फ़्यूज़:कॉम्पैक्ट, उच्च इंटरप्टिंग रेटिंग, अक्सर औद्योगिक नियंत्रण पैनलों में उपयोग किया जाता है।
क्लास टी फ़्यूज़:बहुत तेजी से काम करने वाला, यूपीएस और सेमीकंडक्टर सुरक्षा के लिए आदर्श।
क्लास आर फ़्यूज़:सामान्य प्रयोजन के उपयोग के लिए समय सीमा में उपलब्ध {{0}विलंबित और तेज़ गति से काम करने वाला संस्करण।
ये फ़्यूज़ श्रेणियाँ प्रतिस्थापन को सरल बनाती हैं और UL-सूचीबद्ध फ़्यूज़ धारकों के साथ अनुकूलता की गारंटी देती हैं।
उत्तर अमेरिकी ट्यूब फ़्यूज़ वर्गीकरण एक व्यापक प्रणाली का प्रतिनिधित्व करते हैंफ़्यूज़ के प्रकारयूएल 248 मानकों के तहत मानकीकृत, विविध अनुप्रयोगों के लिए विशिष्ट प्रदर्शन विशेषताएँ प्रदान करता है। क्लास टी फ़्यूज़ प्रकार अपनी तेज़ अभिनय विशेषताओं और उच्च इंटरप्टिंग रेटिंग के लिए प्रसिद्ध हैं, जो उन्हें संवेदनशील इलेक्ट्रॉनिक उपकरण और अर्धचालक उपकरणों की सुरक्षा के लिए आदर्श बनाते हैं। इन फ़्यूज़ में असाधारण फ़ॉल्ट करंट रुकावट क्षमताओं के साथ कॉम्पैक्ट आयाम होते हैं, जो अक्सर 200kA इंटरप्टिंग रेटिंग से अधिक होते हैं।
क्लास जे फ़्यूज़ तेजी से काम करने वाले और समय से देरी करने वाले दोनों वेरिएंट पेश करते हैं, जो मोटर सुरक्षा और सामान्य उद्देश्य अनुप्रयोगों के लिए बहुमुखी प्रतिभा प्रदान करते हैं। समय विलंब संस्करण विश्वसनीय दोष सुरक्षा प्रदान करते हुए मोटर स्टार्टिंग धाराओं को समायोजित करते हैं, जिससे वे औद्योगिक मोटर नियंत्रण अनुप्रयोगों में लोकप्रिय हो जाते हैं। क्लास आर फ़्यूज़ इसी तरह तेज़ और समय विलंब विकल्प प्रदान करते हैं, लेकिन अस्वीकृति प्रकार के टर्मिनलों की सुविधा प्रदान करते हैं जो अपने धारकों में गैर-{8}}वर्तमान-सीमित फ़्यूज़ की स्थापना को रोकते हैं, जिससे लगातार सुरक्षा प्रदर्शन सुनिश्चित होता है।
सेमीकंडक्टर सुरक्षा अनुप्रयोग बड़े पैमाने पर ईवी चार्जिंग सिस्टम, बैटरी प्रबंधन सिस्टम और औद्योगिक नियंत्रण उपकरण में बिजली इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए डिज़ाइन किए गए विशेष उत्तरी अमेरिकी ट्यूब फ़्यूज़ का उपयोग करते हैं। इन सेमीकंडक्टर फ़्यूज़ प्रकारों में मिलीसेकंड में मापे गए समाशोधन समय के साथ अल्ट्रा-तेज़ प्रतिक्रिया विशेषताएँ होती हैं, जो गलती की स्थिति के दौरान महंगे पावर सेमीकंडक्टरों को क्षति से बचाती हैं। उच्च गति प्रतिक्रिया और उच्च व्यवधान क्षमता का संयोजन इन्हें बनाता हैफ़्यूज़ के प्रकारआधुनिक बिजली इलेक्ट्रॉनिक अनुप्रयोगों के लिए आवश्यक है जहां उपकरण की लागत और विश्वसनीयता महत्वपूर्ण कारक हैं।
समय-फ़्यूज़ प्रकारों में वर्तमान विशेषताएँ
4.1 तेज़ -अभिनय बनाम धीमा-ब्लो फ़्यूज़
के बीच सबसे महत्वपूर्ण भेदों में से एकफ़्यूज़ के प्रकारप्रतिक्रिया की गति है:
तेज़-अभिनय फ़्यूज़:छोटे ओवरलोड के तहत जल्दी से बाधित करने के लिए डिज़ाइन किया गया; अर्धचालक उपकरणों के लिए आदर्श।
धीमी गति से फ़्यूज़ उड़ाएँ:अस्थायी उछाल (जैसे मोटर स्टार्ट करंट) को झेलें लेकिन निरंतर ओवरलोड के दौरान खुले रहें।
गलत विशेषता चुनने से उपद्रव ट्रिपिंग या अपर्याप्त सुरक्षा होती है।
तेज़ {{0}अभिनय फ़्यूज़ और धीमी गति से काम करने वाले फ़्यूज़ प्रकारों के बीच अंतर उनकी वर्तमान विशेषताओं और इच्छित अनुप्रयोगों पर निर्भर करता है। तीव्र गति से काम करने वाले फ़्यूज़ को ओवरकरंट स्थितियों के अधीन तेज़ी से काम करने के लिए डिज़ाइन किया गया है, आमतौर पर जब करंट उनकी रेटिंग से अधिक हो जाता है तो कुछ सेकंड या कुछ सेकंड के भीतर खुल जाते हैं। इनफ़्यूज़ के प्रकारइसमें न्यूनतम तापीय द्रव्यमान वाले पतले फ़्यूज़ तत्व होते हैं, जो गलती धारा उत्पन्न होने पर तेजी से गर्म होने और पिघलने की अनुमति देते हैं। तेज़ प्रतिक्रिया उन्हें संवेदनशील इलेक्ट्रॉनिक घटकों, अर्धचालकों और उपकरणों की सुरक्षा के लिए आदर्श बनाती है जो संक्षिप्त ओवरकरंट स्थितियों को भी बर्दाश्त नहीं कर सकते हैं।
धीमी गति से चलने वाले फ़्यूज़, इसके विपरीत, थर्मल द्रव्यमान तत्वों या विशेष मिश्र धातुओं को शामिल करते हैं जो पूर्व निर्धारित समय अवधि के लिए अस्थायी ओवरकरंट स्थितियों का सामना कर सकते हैं। इन फ़्यूज़ प्रकारों को सामान्य परिचालन क्षणिक, जैसे कि मोटर स्टार्टिंग करंट, ट्रांसफार्मर इनरश करंट और कैपेसिटर चार्जिंग करंट की अनुमति देने के लिए इंजीनियर किया गया है, जबकि यह अभी भी निरंतर ओवरकरंट स्थितियों के खिलाफ विश्वसनीय सुरक्षा प्रदान करता है। समय विलंब विशेषता दोहरे तत्व निर्माण के माध्यम से प्राप्त की जाती है, जहां एक स्प्रिंग लोडेड ट्रिगर तत्व ओवरकरंट स्थितियों के लिए काम करता है जबकि एक थर्मल तत्व ओवरलोड स्थितियों को संभालता है।
इन फ़्यूज़ प्रकारों के बीच अनुप्रयोग चयन लोड विशेषताओं और सुरक्षा आवश्यकताओं पर निर्भर करता है। तेजी से काम करने वाले फ़्यूज़ सेमीकंडक्टर सुरक्षा अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं, जहां घटक क्षति को रोकने के लिए तेजी से दोष निवारण आवश्यक है। पावर इलेक्ट्रॉनिक्स, इलेक्ट्रॉनिक सर्किट और माप उपकरणों को आम तौर पर तेज गति से काम करने वाली सुरक्षा की आवश्यकता होती है। धीमी गति से चलने वाले फ़्यूज़ को मोटर सुरक्षा, उच्च इनरश करंट वाले लाइटिंग सर्किट और बिजली आपूर्ति के लिए प्राथमिकता दी जाती है, जहां सामान्य ऑपरेशन के दौरान अस्थायी ओवरकरंट की उम्मीद होती है। इन विशेषताओं को समझने से इष्टतम उपकरण सुरक्षा के लिए उचित फ़्यूज़ चयन सुनिश्चित होता है।
4.2 आईटी को समझना और समन्वय
I²t पैरामीटर सभी की मूलभूत विशेषता का प्रतिनिधित्व करता हैफ़्यूज़ के प्रकार, उस तापीय ऊर्जा की मात्रा निर्धारित करना जिसे एक फ़्यूज़ अपने संचालन के दौरान गुजरने देता है। यह पैरामीटर, एम्पीयर - वर्ग सेकंड में मापा जाता है, फ़्यूज़ प्रदर्शन को समझने और अन्य सुरक्षात्मक उपकरणों के साथ उचित समन्वय सुनिश्चित करने के लिए महत्वपूर्ण है। I²t मान में दो घटक होते हैं: पूर्व {{3}arcing I²t (फ्यूज तत्व पिघलने से पहले अवशोषित ऊर्जा) और कुल I²t (गलती आरंभ से पूर्ण वर्तमान रुकावट तक ऊर्जा)।

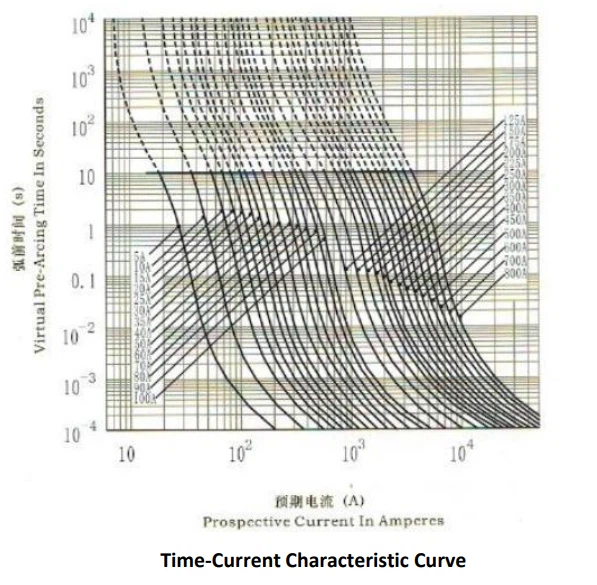

समय-वर्तमान वक्र फ़्यूज़ ऑपरेटिंग विशेषताओं का ग्राफिकल प्रतिनिधित्व प्रदान करते हैं, जो विभिन्न फ़्यूज़ प्रकारों के लिए लागू वर्तमान और समाशोधन समय के बीच संबंध दिखाते हैं। ये वक्र सुरक्षा समन्वय अध्ययन के लिए आवश्यक हैं, जिससे इंजीनियरों को यह सत्यापित करने की अनुमति मिलती है कि फ़्यूज़ गलती की स्थिति के दौरान सही अनुक्रम में काम करेंगे। उचित समन्वय यह सुनिश्चित करता है कि केवल फॉल्ट के निकटतम फ्यूज ही काम करता है, जिससे सिस्टम में व्यवधान कम होता है और अप्रभावित सर्किट में बिजली की आपूर्ति बनी रहती है।
विभिन्न के बीच समन्वयफ़्यूज़ के प्रकारऔर अन्य सुरक्षात्मक उपकरणों के लिए समय की वर्तमान विशेषताओं और I²t मूल्यों के सावधानीपूर्वक विश्लेषण की आवश्यकता होती है। अपस्ट्रीम सुरक्षात्मक उपकरणों में पर्याप्त रूप से उच्च I²t मान और लंबे समय तक चलने वाला समय होना चाहिए ताकि डाउनस्ट्रीम डिवाइस पहले दोषों को दूर कर सकें। यह चयनात्मक समन्वय अस्पतालों, डेटा केंद्रों और औद्योगिक प्रक्रियाओं जैसे महत्वपूर्ण अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है जहां अनावश्यक बिजली रुकावटों के परिणामस्वरूप महत्वपूर्ण परिचालन और वित्तीय प्रभाव पड़ सकते हैं। आधुनिक कंप्यूटर सहायता प्राप्त विश्लेषण उपकरण फ़्यूज़ विशेषताओं और सिस्टम प्रदर्शन की विस्तृत तुलना प्रदान करके समन्वय अध्ययन की सुविधा प्रदान करते हैं।
फ़्यूज़ ऊर्जा को (I²t) के माध्यम से जाने देना दोष निवारण के दौरान संरक्षित उपकरणों को प्रेषित थर्मल तनाव का वर्णन करता है। सेमीकंडक्टर सुरक्षा के लिए कम I²t महत्वपूर्ण है। इंजीनियर भी सलाह लेते हैंसमय-वर्तमान वक्रचयनात्मकता सुनिश्चित करते हुए, सर्किट ब्रेकरों के साथ फ़्यूज़ का समन्वय करना।
उभरते अनुप्रयोगों के लिए विशेष प्रकार के फ़्यूज़
5.1 ईवी और बैटरी फ़्यूज़
ईवी फ़्यूज़इलेक्ट्रिक वाहनों और ऊर्जा भंडारण प्रणालियों में उच्च वोल्टेज डीसी अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। उन्हें 400V-1000Vdc वातावरण का सामना करना होगा, उच्च उछाल धाराओं को संभालना होगा, और बड़ी गलती धाराओं को सुरक्षित रूप से बाधित करना होगा।
अनुप्रयोग: ईवी बैटरी पैक, डीसी फ़ास्ट चार्जर, ऑन-बोर्ड चार्जर (ओबीसी)।
विशेषताएं: उच्च डीसी तोड़ने की क्षमता, कॉम्पैक्ट पैकेजिंग, कंपन प्रतिरोध।
इलेक्ट्रिक वाहन प्रौद्योगिकी के तेजी से विस्तार ने उच्च वोल्टेज डीसी सिस्टम की अद्वितीय सुरक्षा आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए विशेष ईवी फ्यूज प्रकारों के विकास को प्रेरित किया है। इनफ़्यूज़ के प्रकार400V से 1000V तक के डीसी वोल्टेज, उच्च फॉल्ट करंट और यात्री सुरक्षा के लिए कठोर सुरक्षा आवश्यकताओं वाले चुनौतीपूर्ण वातावरण में काम करें। ईवी अनुप्रयोग वाहन के वजन को कम करने और दक्षता को अधिकतम करने के लिए कॉम्पैक्ट आयाम और हल्के निर्माण को बनाए रखते हुए डीसी गलती धाराओं को सुरक्षित रूप से बाधित करने में सक्षम फ़्यूज़ की मांग करते हैं।
बैटरी फ़्यूज़ अनुप्रयोगों का विस्तार इलेक्ट्रिक वाहनों से आगे बढ़कर ऊर्जा भंडारण प्रणाली, निर्बाध बिजली आपूर्ति और ग्रिड - स्केल बैटरी इंस्टॉलेशन तक होता है। इन प्रणालियों को सुरक्षा उपकरणों की आवश्यकता होती है जो बैटरी दोष धाराओं की अनूठी विशेषताओं को संभालने में सक्षम हों, जो आधुनिक लिथियम आयन बैटरी प्रणालियों के कम आंतरिक प्रतिरोध के कारण अत्यधिक उच्च स्तर तक पहुंच सकते हैं। बैटरी सुरक्षा फ़्यूज़ को सिस्टम दक्षता को अधिकतम करने के लिए कम वोल्टेज ड्रॉप को बनाए रखते हुए व्यापक तापमान रेंज पर विश्वसनीय संचालन प्रदान करना चाहिए।
ईवी और बैटरी फ़्यूज़ प्रकारों के निर्माण में इन मांग वाली आवश्यकताओं को पूरा करने के लिए उन्नत सामग्री और डिज़ाइन सुविधाएँ शामिल हैं। सिल्वर{1}प्लेटेड संपर्क संपर्क प्रतिरोध और वोल्टेज ड्रॉप को कम करते हैं, जबकि विशेष आर्क {{2}शमन प्रणाली विश्वसनीय डीसी रुकावट सुनिश्चित करती है। थर्मल प्रबंधन सुविधाएँ सामान्य ऑपरेशन के दौरान ओवरहीटिंग को रोकती हैं, जबकि मजबूत आवास कंपन, तापमान चरम सीमा और संभावित प्रभाव क्षति के अधीन ऑटोमोटिव वातावरण में यांत्रिक सुरक्षा प्रदान करते हैं। ये विशिष्ट हैंफ़्यूज़ के प्रकारक्रैश परीक्षण और पर्यावरणीय स्थायित्व आवश्यकताओं सहित ऑटोमोटिव सुरक्षा मानकों का व्यापक परीक्षण करें।
5.2 पीवी और नवीकरणीय ऊर्जा फ़्यूज़

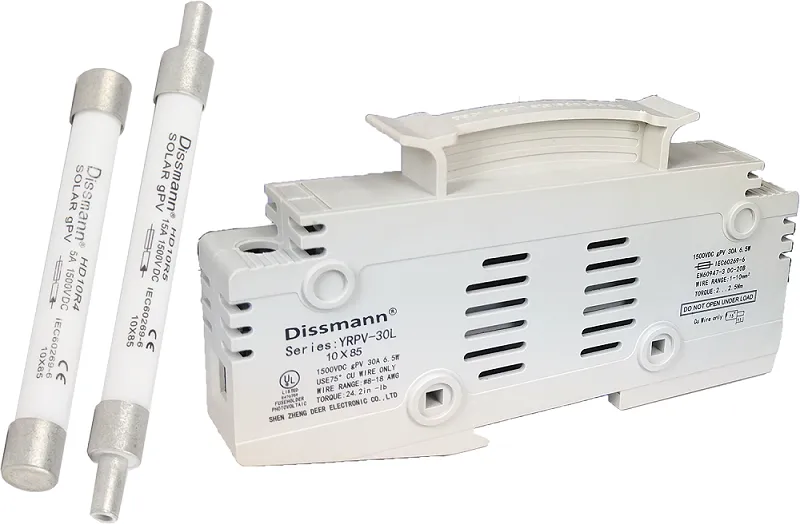

जीपीवी फ़्यूज़फोटोवोल्टिक अनुप्रयोगों के लिए विशिष्ट हैं। वे सौर पैनलों, कंबाइनर बॉक्स और इनवर्टर को ओवरकरंट और रिवर्स करंट दोषों से बचाते हैं।
वोल्टेज: सामान्य रेटिंग में 1000Vdc और 1500Vdc शामिल हैं।
अनुप्रयोग: सौर फार्म, कंबाइनर बॉक्स, सेंट्रल इनवर्टर।
विशेषताएं: पीवी सरणियों में लंबी अवधि के लिए कम ओवरकरंट को संभालने के लिए डिज़ाइन किया गया।
फोटोवोल्टिक प्रणालियों को विशेष पीवी फ्यूज प्रकारों की आवश्यकता होती है जो सौर प्रतिष्ठानों की अनूठी विशेषताओं को संभालने के लिए डिज़ाइन किए गए हैं, जिसमें रिवर्स वर्तमान स्थिति, उच्च परिवेश तापमान और डीसी आर्क रुकावट चुनौतियां शामिल हैं। इनफ़्यूज़ के प्रकारअंतरराष्ट्रीय मानकों के तहत जीपीवी (फोटोवोल्टिक सामान्य प्रयोजन) फ़्यूज़ के रूप में वर्गीकृत किया गया है, विशेष रूप से सौर पैनल स्ट्रिंग्स, कंबाइनर बॉक्स और इन्वर्टर इनपुट की सुरक्षा के लिए इंजीनियर किया गया है। जीपीवी वर्गीकरण यह सुनिश्चित करता है कि फ़्यूज़ पीवी सिस्टम में होने वाली ओवरकरंट और रिवर्स करंट दोनों स्थितियों को सुरक्षित रूप से बाधित कर सकते हैं।
सौर फ़्यूज़ अनुप्रयोगों में आवासीय और उपयोगिता स्केल इंस्टॉलेशन दोनों में स्ट्रिंग सुरक्षा, कंबाइनर बॉक्स सुरक्षा और डीसी डिस्कनेक्ट फ़ंक्शन शामिल हैं। स्ट्रिंग फ़्यूज़ व्यक्तिगत सौर पैनल स्ट्रिंग्स को ग्राउंड दोष, आर्क दोष या बैकफ़ीड स्थितियों के कारण होने वाली ओवरकरंट स्थितियों से बचाते हैं। कंबाइनर बॉक्स अनुप्रयोगों को रखरखाव उद्देश्यों के लिए विश्वसनीय अलगाव क्षमताएं प्रदान करते हुए अन्य सुरक्षात्मक उपकरणों के साथ समन्वय करने में सक्षम फ़्यूज़ की आवश्यकता होती है। अत्यधिक तापमान, यूवी जोखिम और मौसम की स्थिति सहित सौर प्रतिष्ठानों का कठोर परिचालन वातावरण, मजबूत फ्यूज निर्माण की मांग करता है।
पवन और ऊर्जा भंडारण प्रतिष्ठानों सहित सौर ऊर्जा से परे नवीकरणीय ऊर्जा प्रणालियाँ विशेषीकृत उपयोग करती हैंफ़्यूज़ के प्रकारउनकी विशिष्ट सुरक्षा आवश्यकताओं के लिए डिज़ाइन किया गया। पवन टरबाइन अनुप्रयोगों के लिए फ़्यूज़ की आवश्यकता होती है जो जनरेटर दोष धाराओं को संभालने और उच्च कंपन वातावरण में विश्वसनीय सुरक्षा प्रदान करने में सक्षम हों। ऊर्जा भंडारण अनुप्रयोग बैटरी सुरक्षा और ग्रिड इंटरकनेक्शन कर्तव्यों के लिए उपयुक्त फ़्यूज़ की मांग करते हैं। विद्युत ग्रिडों में नवीकरणीय ऊर्जा स्रोतों के एकीकरण के लिए ग्रिड स्थिरता और सुरक्षा बनाए रखते हुए विश्वसनीय संचालन सुनिश्चित करने के लिए सुरक्षा प्रणालियों के सावधानीपूर्वक समन्वय की आवश्यकता होती है।
5.3 सेमीकंडक्टर सुरक्षा फ़्यूज़
इनअर्धचालक फ़्यूज़, जिन्हें एआर फ़्यूज़ भी कहा जाता है, आईजीबीटी, रेक्टिफायर और ड्राइव जैसे संवेदनशील पावर इलेक्ट्रॉनिक्स की सुरक्षा के लिए बेहद तेज़ काम करते हैं। उनमें बहुत कम I²t होता है और वे आम तौर पर वर्गाकार बॉडी या बोल्ट प्रकार के होते हैं।
अनुप्रयोग: परिवर्तनीय आवृत्ति ड्राइव, यूपीएस, उच्च -पावर कन्वर्टर।
पेशेवर: महंगे अर्धचालकों की सुरक्षा करता है, ऊर्जा के माध्यम से न्यूनतम प्रवाह सुनिश्चित करता है।
विपक्ष: सीमित सामान्य -उद्देश्यीय उपयोग; अन्य सुरक्षा उपकरणों के साथ जोड़ा जाना चाहिए।
सेमीकंडक्टर सुरक्षा फ़्यूज़ अत्यधिक विशिष्ट का प्रतिनिधित्व करते हैंफ़्यूज़ के प्रकारआईजीबीटी, पावर एमओएसएफईटी, थाइरिस्टर और पावर डायोड जैसे महंगे बिजली इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए इंजीनियर किया गया। इन सेमीकंडक्टर सुरक्षा फ़्यूज़ प्रकारों में मिलीसेकंड या यहां तक कि माइक्रोसेकंड में मापे गए समाशोधन समय के साथ अल्ट्रा-तेज़ प्रतिक्रिया विशेषताएं होती हैं, जो गलती की स्थिति के दौरान संवेदनशील सेमीकंडक्टर जंक्शनों को नुकसान से बचाती हैं। त्वरित प्रतिक्रिया क्षमता अनुकूलित फ़्यूज़ तत्व डिज़ाइन और उन्नत आर्क शमन प्रणाली के माध्यम से प्राप्त की जाती है।
एआर फ्यूज वर्गीकरण (मोटर सर्किट सुरक्षा के साथ) मोटर ड्राइव और चर आवृत्ति ड्राइव के लिए विशेष सुरक्षा प्रदान करते हैं जहां अर्धचालक उपकरण मोटर संचालन को नियंत्रित करते हैं। ये फ़्यूज़ सेमीकंडक्टर स्विचिंग उपकरणों के लिए बैकअप सुरक्षा प्रदान करते हुए मोटर अधिभार संरक्षण के साथ समन्वय करते हैं। एआर पदनाम यह सुनिश्चित करता है कि येफ़्यूज़ के प्रकारसेमीकंडक्टर दोष स्थितियों के दौरान विश्वसनीय सुरक्षा प्रदान करते हुए सामान्य मोटर स्टार्टिंग स्थितियों के दौरान काम नहीं करेगा।
औद्योगिक स्वचालन, नवीकरणीय ऊर्जा प्रणालियों, इलेक्ट्रिक वाहनों और ग्रिड से जुड़े इनवर्टर में पावर इलेक्ट्रॉनिक्स के प्रसार के साथ सेमीकंडक्टर सुरक्षा फ़्यूज़ के अनुप्रयोगों का विस्तार जारी है। आधुनिक औद्योगिक ड्राइव, यूपीएस सिस्टम और ऊर्जा रूपांतरण उपकरण मल्टीमिलियन डॉलर के इंस्टॉलेशन को महंगे सेमीकंडक्टर विफलताओं से बचाने के लिए इन विशेष फ़्यूज़ पर निर्भर करते हैं। सेमीकंडक्टर सुरक्षा फ़्यूज़ के चयन मानदंड में संरक्षित उपकरणों के साथ संगतता, सिस्टम संचालन के लिए उपयुक्त वोल्टेज रेटिंग और विशिष्ट उपकरण डिज़ाइन के लिए उपयुक्त यांत्रिक कॉन्फ़िगरेशन शामिल हैं। इनका उचित प्रयोगफ़्यूज़ के प्रकाररखरखाव लागत और सिस्टम डाउनटाइम को कम करते हुए विश्वसनीय उपकरण संचालन सुनिश्चित करता है।
फ़्यूज़ प्रकारों के लिए मानक और प्रमाणपत्र
प्रत्येकफ़्यूज़ का प्रकारअंतरराष्ट्रीय या क्षेत्रीय मानकों का पालन करना होगा। ये मानक वोल्टेज वर्गों, आयामों, परीक्षण प्रक्रियाओं और सुरक्षा मार्जिन को परिभाषित करते हैं।
यूएल 248:उत्तर अमेरिकी फ़्यूज़ मानक। यह कक्षा जे, आर, टी, एल, सीसी और कई अन्य को परिभाषित करता है।
आईईसी 60269:वैश्विक निम्न {{0}वोल्टेज फ़्यूज़ मानक, जो बेलनाकार, NH और वर्गाकार{1}}बॉडी फ़्यूज़ को कवर करता है।
आईएसओ 8820:ऑटोमोटिव फ़्यूज़ मानक, ब्लेड और बोल्ट को कवर करने वाला {{0}डाउन फ़्यूज़।
RoHS और पहुंच:खतरनाक पदार्थों के लिए पर्यावरण अनुपालन.
ऐसा फ़्यूज़ चुनना जिसमें उचित प्रमाणीकरण का अभाव हो, सुरक्षा और नियामक अनुमोदन दोनों को जोखिम में डालता है। इंजीनियरों को यह सत्यापित करना होगा कि फ़्यूज़ पर उपयुक्त चिह्न (यूएल लिस्टेड, सीएसए, वीडीई, सीई) हैं।
अंतर्राष्ट्रीय मानक विभिन्न के डिज़ाइन, परीक्षण और अनुप्रयोग को नियंत्रित करते हैंफ़्यूज़ के प्रकारविभिन्न निर्माताओं और अनुप्रयोगों में लगातार प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए। यूएल 248 विद्युत फ़्यूज़ को कवर करने वाले व्यापक उत्तरी अमेरिकी मानक का प्रतिनिधित्व करता है, जिसमें क्लास जे, क्लास टी, क्लास आर और सेमीकंडक्टर सुरक्षा फ़्यूज़ सहित विभिन्न फ़्यूज़ प्रकारों को संबोधित करने वाली विशिष्ट उपश्रेणियाँ शामिल हैं। यह मानक विश्वसनीय संचालन और उपयोगकर्ता सुरक्षा सुनिश्चित करने के लिए प्रदर्शन आवश्यकताओं, परीक्षण प्रक्रियाओं और अंकन आवश्यकताओं को परिभाषित करता है।
IEC 60269 कम वोल्टेज फ़्यूज़ के लिए अंतर्राष्ट्रीय मानक के रूप में कार्य करता है, जो फ़्यूज़ निर्माण, प्रदर्शन विशेषताओं और परीक्षण प्रक्रियाओं के लिए विस्तृत विनिर्देश प्रदान करता है। यह मानक दुनिया भर में उपयोग किए जाने वाले एनएच फ़्यूज़, बेलनाकार फ़्यूज़ और ब्लेड फ़्यूज़ सहित विभिन्न फ़्यूज़ प्रकारों को शामिल करता है। आईईसी मानक वैश्विक अनुकूलता सुनिश्चित करता है और निर्माताओं को विश्वसनीय सुरक्षा उत्पाद विकसित करने के लिए सुसंगत डिजाइन मानदंड प्रदान करता है। आईईसी 60269 का अनुपालन फ्यूज निर्माताओं को लगातार प्रदर्शन विशेषताओं को सुनिश्चित करते हुए अंतरराष्ट्रीय बाजारों तक पहुंचने में सक्षम बनाता है।
विशिष्ट अनुप्रयोगों के लिए बुनियादी विद्युत मानकों से परे अतिरिक्त प्रमाणपत्रों की आवश्यकता होती है। ISO 8820 सड़क वाहनों के लिए फ़्यूज़ मानकों को संबोधित करता है, यह सुनिश्चित करता है कि ऑटोमोटिव अनुप्रयोग कंपन प्रतिरोध, तापमान प्रदर्शन और दुर्घटना सुरक्षा के लिए विशिष्ट आवश्यकताओं को पूरा करते हैं। RoHS और REACH जैसे पर्यावरणीय नियम खतरनाक सामग्रियों के उपयोग को प्रतिबंधित करके और सामग्री संरचना के दस्तावेज़ीकरण की आवश्यकता के द्वारा फ़्यूज़ निर्माण को प्रभावित करते हैं। ये विनियामक आवश्यकताएँ चयन को प्रभावित करती हैंफ़्यूज़ के प्रकारउन अनुप्रयोगों में जहां पर्यावरणीय अनुपालन अनिवार्य है, जैसे उपभोक्ता इलेक्ट्रॉनिक्स और ऑटोमोटिव सिस्टम।
तुलना तालिकाएँ (इंजीनियरों और खरीदारों के लिए
7.1 फ़्यूज़ प्रकार बनाम अनुप्रयोग
|
फ़्यूज़ प्रकार
|
प्राथमिक अनुप्रयोग
|
लाभ
|
सीमाएँ
|
विशिष्ट वोल्टेज रेंज
|
|---|---|---|---|---|
| एनएच फ़्यूज़ | औद्योगिक मोटर नियंत्रण, वितरण पैनल, उच्च दोष वर्तमान अनुप्रयोग | उच्च व्यवधान क्षमता, कॉम्पैक्ट आकार, विश्वसनीय चाकू -ब्लेड संपर्क | यूरोपीय मानकों तक सीमित, उच्च लागत | 1000V AC तक |
| बेलनाकार (एनएफ) फ़्यूज़ | इलेक्ट्रॉनिक उपकरण, मोटर नियंत्रण, सामान्य सुरक्षा | मानकीकृत आकार, व्यापक उपलब्धता, लागत{{0}प्रभावी | सीमित व्यवधान क्षमता, यांत्रिक कनेक्शन | 1000V एसी/डीसी तक |
| बीएस बोल्टेड फ़्यूज़ | ईवी सिस्टम, बैटरी सुरक्षा, उच्च -वर्तमान डीसी अनुप्रयोग | सुरक्षित कनेक्शन, उच्च वर्तमान क्षमता, कंपन प्रतिरोधी | जटिल स्थापना, उच्च लागत | 200V-750V डीसी |
| स्क्वायर बॉडी फ़्यूज़ | औद्योगिक ड्राइव, ऊर्जा भंडारण, अर्धचालक सुरक्षा | लचीले टर्मिनल, उच्च प्रदर्शन, स्थान कुशल | सीमित मानकीकरण, विशेष अनुप्रयोग | 1500V एसी/डीसी तक |
| क्लास जे/टी/आर फ़्यूज़ | मोटर सुरक्षा, अर्धचालक सुरक्षा, ईवी चार्जिंग | उच्च व्यवधान क्षमता, यूएल सूचीबद्ध, वर्तमान सीमित | केवल उत्तर अमेरिकी मानक | 600V AC तक |
| पीवी/सौर फ़्यूज़ | सोलर पैनल स्ट्रिंग्स, कंबाइनर बॉक्स, इन्वर्टर सुरक्षा | जीपीवी रेटेड, रिवर्स करंट क्षमता, आउटडोर रेटेड | विशिष्ट अनुप्रयोग, सीमित उपलब्धता | 1500V डीसी तक |
| सेमीकंडक्टर फ़्यूज़ | पावर इलेक्ट्रॉनिक्स, आईजीबीटी सुरक्षा, वीएफडी | अत्यंत तीव्र प्रतिक्रिया, सटीक I²t विशेषताएँ | उच्च लागत, विशेष अनुप्रयोग | 2000V एसी/डीसी तक |
7.2 फ़्यूज़ प्रकार बनाम मानक
| फ़्यूज़ प्रकार | प्राथमिक मानक | क्षेत्रीय वेरिएंट | प्रमाणन निकाय | विशेष ज़रूरतें |
|---|---|---|---|---|
| एनएच फ़्यूज़ | आईईसी 60269-2 | डीआईएन 43620, बीएस 88-2 | वीडीई, बीएसआई, केमा | उच्च ब्रेकिंग क्षमता परीक्षण |
| बेलनाकार फ़्यूज़ | आईईसी 60269-3 | यूएल 248-14, जेआईएस सी4604 | यूएल, सीएसए, जेट, वीडीई | आकार मानकीकरण |
| कक्षा जे/टी/आर | यूएल 248 (विभिन्न भाग) | सीएसए सी22.2 नं.. 106 | यूएल, सीएसए | वर्तमान सीमा, अस्वीकृति सुविधाएँ |
| पीवी फ़्यूज़ | आईईसी 60269-6, यूएल 2579 | टीयूवी 2पीएफजी 1169/08.2007 | टीयूवी, यूएल, आईईसी सीबी | रिवर्स करंट, आउटडोर एक्सपोज़र |
| सेमीकंडक्टर फ़्यूज़ | आईईसी 60269-4 | यूएल 248-13 | उल, वीडीई, केमा | तेज़ प्रतिक्रिया, मैं सटीकता नहीं |
| ऑटोमोटिव फ़्यूज़ | आईएसओ 8820 | एसएई जे1284, डीआईएन 72581 | आईएसओ, एसएई, ईसीई |
कंपन, दुर्घटना सुरक्षा |
फ़्यूज़ चयन में सामान्य गलतियाँ
सबसे महत्वपूर्ण फ़्यूज़ चयन गलतियों में से एक में सिस्टम आवश्यकताओं के साथ वोल्टेज रेटिंग का बेमेल होना शामिल है। इंजीनियर कभी-कभी चयन करते हैंफ़्यूज़ के प्रकारवोल्टेज संगतता को नजरअंदाज करते हुए पूरी तरह से वर्तमान रेटिंग पर आधारित है, जिससे गलती की स्थिति के दौरान अपर्याप्त व्यवधान क्षमता होती है। डीसी प्रणालियाँ विशेष चुनौतियाँ पेश करती हैं, क्योंकि प्राकृतिक धारा शून्य क्रॉसिंग की अनुपस्थिति के कारण कई एसी रेटेड फ़्यूज़ डीसी फ़ॉल्ट धाराओं को सुरक्षित रूप से बाधित नहीं कर सकते हैं। इस गलती के परिणामस्वरूप भयावह विफलताएं, उपकरण क्षति और सुरक्षा खतरे हो सकते हैं।
बाधित क्षमता बेमेल गंभीर सुरक्षा खतरों का प्रतिनिधित्व करती है जिसके परिणामस्वरूप फ्यूज विफलता और संभावित उपकरण क्षति हो सकती है। कई एप्लिकेशन निर्दिष्ट करते हैंफ़्यूज़ के प्रकारउपलब्ध दोष वर्तमान स्तरों का विश्लेषण किए बिना सामान्य ऑपरेटिंग धाराओं पर आधारित। जब फॉल्ट करंट फ्यूज की इंटरप्टिंग रेटिंग से अधिक हो जाता है, तो फ्यूज सुरक्षित रूप से फॉल्ट को दूर नहीं कर पाता है, जिसके परिणामस्वरूप संभावित रूप से विस्फोटक विफलता और आर्क फ्लैश का खतरा होता है। सुरक्षित फ़्यूज़ अनुप्रयोग के लिए उचित दोष वर्तमान विश्लेषण और समन्वय अध्ययन आवश्यक हैं।
प्रमाणन और अनुपालन निरीक्षण से विनियामक उल्लंघन और सुरक्षा संबंधी चिंताएँ पैदा हो सकती हैं, विशेष रूप से उन अनुप्रयोगों में जिन्हें ऑटोमोटिव, समुद्री या खतरनाक स्थानों जैसे विशिष्ट अनुमोदन की आवश्यकता होती है। यूएल लिस्टिंग, सीई मार्किंग, या अन्य नियामक अनुमोदन की आवश्यकता वाले अनुप्रयोगों में गैर-प्रमाणित फ़्यूज़ प्रकारों का उपयोग करने से उपकरण अस्वीकृति, बीमा मुद्दे और देयता संबंधी चिंताएँ हो सकती हैं। उन अनुप्रयोगों में RoHS अनुपालन जैसी पर्यावरणीय आवश्यकताओं पर भी विचार किया जाना चाहिए जहां नियामक अनुपालन अनिवार्य है।
वोल्टेज बेमेल:सिस्टम वोल्टेज से नीचे रेटेड फ़्यूज़ का उपयोग करने से आर्क निरंतरता का जोखिम रहता है।
व्यवधानकारी रेटिंग पर ध्यान नहीं दिया गया:यदि सिस्टम फॉल्ट करंट फ्यूज के आईआर से अधिक हो जाता है, तो भयावह विफलता हो सकती है।
ग़लत समय-वर्तमान विशेषता:सेमीकंडक्टर सुरक्षा के लिए धीमी गति से चलने वाले फ़्यूज़ का चयन करने से उपकरणों को नुकसान हो सकता है।
पर्यावरण निरीक्षण:तापमान वृद्धि, कंपन, या आर्द्रता का ध्यान न रखने से फ़्यूज़ की विश्वसनीयता कम हो जाती है।
प्रमाणीकरण की उपेक्षा:गैर-प्रमाणित फ़्यूज़ ऑडिट और कानूनी अनुपालन जांच में विफल हो सकते हैं।
फ़्यूज़ के प्रकार के बारे में अक्सर पूछे जाने वाले प्रश्न
प्रश्न: ईवी के लिए कौन सा फ़्यूज़ प्रकार सर्वोत्तम है?
उत्तर: उच्च व्यवधान क्षमता वाले 500-1000V DC के लिए रेटेड EV फ़्यूज़ और बोल्टेड फ़्यूज़ इलेक्ट्रिक वाहन बैटरी और चार्जिंग सर्किट के लिए सर्वोत्तम हैं। इलेक्ट्रिक वाहन अनुप्रयोगों के लिए उच्च वोल्टेज DC सिस्टम के लिए डिज़ाइन किए गए विशेष EV फ़्यूज़ प्रकारों की आवश्यकता होती है, जो आमतौर पर 400V-1000V DC पर काम करते हैं। आईएसओ 8820 मानकों को पूरा करने वाले बीएस बोल्ट कनेक्शन फ़्यूज़ और विशेष ऑटोमोटिव फ़्यूज़ ईवी अनुप्रयोगों के लिए सबसे उपयुक्त हैं। इन फ़्यूज़ को विश्वसनीय डीसी व्यवधान क्षमता, वाहन पैकेजिंग बाधाओं के लिए कॉम्पैक्ट डिज़ाइन और क्रैश परीक्षण आवश्यकताओं सहित ऑटोमोटिव सुरक्षा मानकों का अनुपालन प्रदान करना चाहिए।
प्रश्न: क्या मैं डीसी सर्किट में एसी फ्यूज का उपयोग कर सकता हूं?
उत्तर: नहीं, एसी फ़्यूज़ चाप को बुझाने के लिए धारा शून्य क्रॉसिंग पर निर्भर करते हैं। डीसी फ़्यूज़ को विशेष रूप से निरंतर धारा प्रवाह को संभालने के लिए आर्क शमन सामग्री के साथ डिज़ाइन किया गया है। एसी फ़्यूज़ का उपयोग डीसी सर्किट में नहीं किया जाना चाहिए जब तक कि विशेष रूप से डीसी ऑपरेशन के लिए रेट न किया गया हो। मूलभूत अंतर आर्क विलुप्त होने की विशेषताओं में निहित है - एसी करंट स्वाभाविक रूप से प्रति चक्र दो बार शून्य को पार करता है, जिससे आर्क विलुप्त होना आसान हो जाता है, जबकि डीसी करंट निरंतर ध्रुवता बनाए रखता है जिसके लिए विशेष आर्क शमन क्षमताओं की आवश्यकता होती है। डीसी अनुप्रयोगों में एसी फ़्यूज़ का उपयोग करने से फॉल्ट करंट को बाधित करने में विफलता हो सकती है, जिससे संभावित रूप से विनाशकारी विफलताएं और सुरक्षा खतरे हो सकते हैं।
प्रश्न: क्लास जे और क्लास टी फ़्यूज़ के बीच क्या अंतर है?
ए: क्लास जे फ़्यूज़ औद्योगिक नियंत्रण के लिए उच्च इंटरप्टिंग रेटिंग के साथ कॉम्पैक्ट होते हैं। क्लास टी फ़्यूज़ कम I²t के साथ बहुत तेज़ काम करते हैं, यूपीएस और सेमीकंडक्टर सुरक्षा के लिए आदर्श हैं।
प्रश्न: क्या बेलनाकार फ़्यूज़ दुनिया भर में विनिमेय हैं?
उत्तर: हां, आईईसी बेलनाकार फ़्यूज़ (10×38 मिमी, 14×51 मिमी) मानकीकृत और व्यापक रूप से उपलब्ध हैं, हालांकि हमेशा स्थानीय प्रमाणीकरण चिह्नों की पुष्टि करते हैं।
निष्कर्ष
भिन्न को समझनाफ़्यूज़ के प्रकारइंजीनियरों, तकनीशियनों और खरीदारों के लिए आवश्यक है। फ़्यूज़ परिवार जैसे NH, बेलनाकार, बोल्टेड, वर्गाकार बॉडी और उत्तरी अमेरिकी वर्ग अनुप्रयोगों के व्यापक स्पेक्ट्रम को कवर करते हैं। ईवी, पीवी सिस्टम और सेमीकंडक्टर ड्राइव जैसी उभरती प्रौद्योगिकियां विशेष फ़्यूज़ की मांग करती हैं। सही ढंग से चयन करने के लिए, इस प्रक्रिया का पालन करें:
- सिस्टम रेटिंग (वोल्टेज, करंट, इंटरप्टिंग क्षमता) को परिभाषित करें।
- फ़्यूज़ परिवार का अनुप्रयोग (औद्योगिक, ऑटोमोटिव, नवीकरणीय) से मिलान करें।
- समय{{0}वर्तमान वक्र, I²t, और व्युत्पन्न आवश्यकताओं की जाँच करें।
- यूएल, आईईसी, आईएसओ और पर्यावरण मानकों के अनुपालन की पुष्टि करें।
इन चरणों का सम्मान करके, आप अपने विद्युत प्रणाली की सुरक्षा, अनुपालन और दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं।
अपने प्रोजेक्ट के लिए विश्वसनीय एप्लिकेशन सुरक्षा समाधान प्राप्त करें
फ़्यूज़ के बारे में अपनी पूछताछ हमें भेजें और अपने व्यवसाय या ब्रांड पर पड़ने वाली परिवर्तनकारी शक्ति का अनुभव करें।
